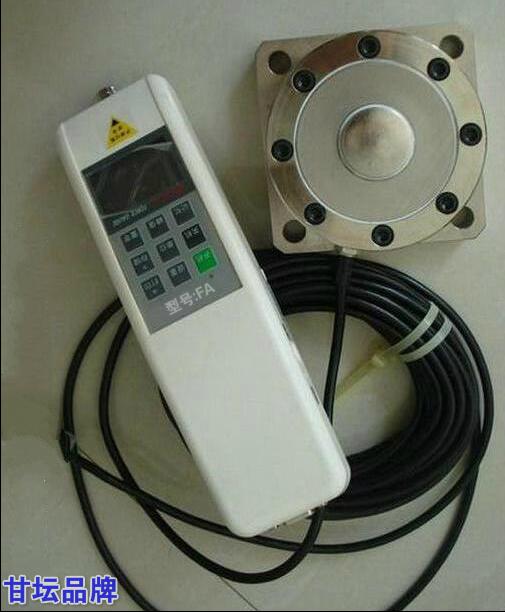

200吨推拉力测力计的曲线图怎样捕捉?

200吨推拉力测力计的曲线图怎样捕捉?解决方法如下:上海甘坛测力计厂家提供:

1、 曲线捕捉：

1)        在“新建项目”成功后，点击“捕捉”按钮；

2)        点击“捕捉”按钮后，将出现捕捉提示；

3)        确定提示内容后，即进入“曲线捕捉”界面，等待捕捉触发；

4)        捕捉触发后，才开始记录捕捉曲线，并计时，直至计时≥“捕捉时长”值时，捕捉将自动结束，且保存曲线文件，更新统计报告；

5)        在曲线捕捉的过程中，点击“重捕”按钮将清空已捕捉数据重新进行捕捉，点击“取消”按钮将取消本次捕捉；

2、 打开项目：

1)        通过点击“打开”按钮弹出的打开对话框，或双击“项目文件栏”中的项目，都可以打开项目；

1)        在项目成功打开后，将视该打开的项目为当前项目，所有新的“曲线捕捉”生成的曲线文件，都归属于当前项目，且当前项目的统计报告中将包含它的数据。

2、 200吨推拉力测力计打开曲线

1)        当一个项目打开后，该项目中所有的曲线文件都将显示在“曲线文件栏”中；

2)        通过双击“曲线文件栏”中的文件名来打开曲线；

3)        如果“打开曲线”成功，将在曲线区域重新绘画该曲线图；

4)        在绘画区域，可以用鼠标左键来划取部分曲线，用鼠标右键来显示全部曲线，用鼠标滚轮键来放大、缩小曲线，用光标来读取曲线点。也可以通过工具条中的“放大、全部、缩小”来操作；

5)        点击“返回”按钮可退出打开曲线操作；

3、 删除项目：

1)        当“项目文件栏”没有禁止操作时，可以使用“删除”按钮或“Delete”键盘来删除“项目文件栏”中选中的项目文件；

2)        “删除项目”操作，将会删除该项目内所有曲线文件及项目本身；

4、 删除曲线：

1)        当“曲线文件栏”没有禁止操作时，可以使用“删除”按钮或“Delete”键盘来删除“曲线文件栏”中选中的曲线文件

2)        该“删除曲线”操作，将会删除该项目内某一个曲线文件，同时会更新该项目的统计报告；

5、  200吨推拉力测力计 打印曲线：

1)        先打开某个项目；

2)        点击“显示切换栏”中的“测试曲线”；

3)        双击“曲线文件栏”中需要打印的曲线文件；

4)        点击“打印”按钮即可打印绘图区中显示的曲线图；
