双向拉压式测力计1吨-200吨的仪表操作说明

仪表操作说明:
仪表在正常工作前须对系统参数进行正确设置和校准，否则仪表有可能不能正常工作，客户在订货时如果明确了具体要求，则参数可以不用修改，仪表出厂时已经对参数进行了设置并对仪表进行了校准，客户可直接使用仪表。
一）参数设置;
1．按照图2将电源和传感器正确连接后，给仪表上电，仪器上电后进行系统自检，在显示
8. 8. 8. 8. 后进入正常检测状态。
2．系统参数设置步骤:
步骤1：进入系统参数设置界面，设置顺序如下：
1） 在正常检测状态下按键，此时PV显示窗口显示口令值初始值0 0 0 0 ，SV显示窗口显示“口令值”菜单L O C；
2）按键将PV显示窗口的“口令值”改为0 0 0 8 、再按双向拉压式测力计1吨-200吨键，此时SV显示窗口显示“测量类型”Y p e ，PV显示窗口显示先前保存的“测量类型”值l 或F 。
（如果在按键时使PV显示窗口的“口令值”超过0 0 0 8 时，按键使口令值恢复为0 0 0 8 ，当输入“口令值”不是0 0 0 8 按键则表示系统设置“口令值”不正确，仪表直接返回测量状态。）
步骤2：测量类型----Y p e设置（l ：连续检测模式---适用于连续检测；F ：断裂检测模式---适用于峰值检测）：
在SV显示窗口显示“测量类型”菜单项Y p e后，按和键，PV显示窗口的显示值在“连续检测模式”l和“断裂检测模式”F之间切换，选择所需要的“检测类型”,按键完成“检测模式”设定，同时进入“小数点位置”设置项：SV显示窗口显示“小数点位置”菜单I P ，PV显示窗口显示先前保存的“小数点位置”信息；
步骤3：小数点位置----I P 设置:
在SV显示窗口显示“小数点”设置菜单I P 后，按和键，改变PV显示窗口“小数点显示”位置，选择需要的“小数点显示”位置后，按键完成“小数点位置”设定，同时在SV显示窗口显示“显示分度值”菜单E S O ，PV显示窗口显示先前保存的“显示分度值”；
步骤4：显示分度值----E S O 设置:
在SV显示窗口显示“显示分度值”设置菜单E S O 后，按和键，改变PV显示窗口的“显示分度值”，选择需要的“显示分度值”设置后，按键完成“显示分度值”设定，同时在SV显示窗口显示“一声报值”菜单 A L N1 ，PV显示窗口显示先前保存的“一声报值”的数值；

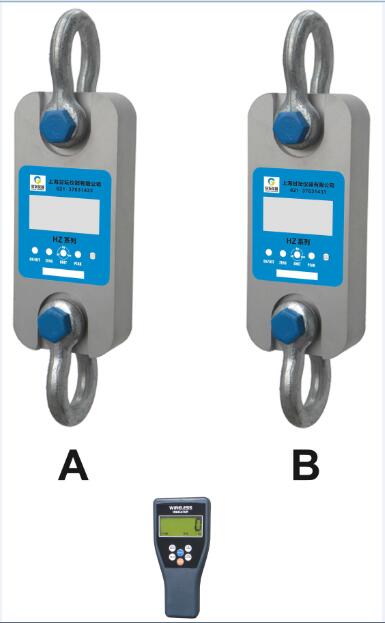

双向拉压式测力计1吨-200吨的外观：

步骤5：一声报值----A L N 1 设置:
在SV显示窗口显示“一声报值”设置菜单A L N 1 后，按和键，可改变PV显示窗口闪烁位的值，闪烁位的切换选择可按键实现，将PV显示窗口的“一声报值”改变为所需要的值后，按键完成“一声报值”设定，同时在SV显示窗口显示“二声报值”菜单 A L N 2 ，PV显示窗口显示先前保存的“二声报值”的数值；
（一声报值为1000时设置举例：按前面所述的方法按键，在SV显示窗口显示“一声报值”设置菜单A L N 1 后，PV显示窗口显示先前保存的一声报值，此时PV显示窗口上 的后一位闪烁，按和键，将PV显示窗口上后一位（个位）闪烁位改为0 ，按将PV显示窗口上的闪烁位改变为倒数二位（十位），按和键，使PV显示窗口的倒数二位（十位）的值改为0 ，按同样的方法将PV显示窗口上的倒数三位（百位）的值改为0 ，将PV显示窗口上的倒数四位（千位）的值改为1，此时按键，完成“一声报值”为1000的设置。）
步骤6：二声报值----A L N 2 设置：
在SV显示窗口显示“二声报值”设置菜单A L N 2 后，按和键，可改变PV显示窗口闪烁位的值，闪烁位的切换选择可按键实现，将PV显示窗口的“二声报值”改变为所需要的值后，按键完成“二声报值”设定，同时在SV显示窗口显示“三声报值”菜单 A L N 3，PV显示窗口显示先前保存的“三声报值”的数值；“二声报值”具体设置方法同步骤 5 ；
步骤7：三声报值----A L N 3 设置:
在SV显示窗口显示“三声报值”设置菜单A L N 3 后，按和键，可改变PV显示窗口闪烁位的值，闪烁位的切换选择可按键实现，将PV显示窗口的“三声报值”改变为所需要的值后，按键完成“三声报值”设定，同时在SV显示窗口显示“声报回差值”菜单 F A L ， PV显示窗口显示先前保存的“三声报值”的数值；“三声报值”具体设置方法同步骤 5 :
步骤8：声报回差值----F A L 设置（F A L 的含义参见“系统参数一览表”及“声报状态图”）：
在SV显示窗口显示“声报回差值”设置菜单F A L 后，按和键，可改变PV显示窗口闪烁位的值，闪烁位的切换选择可按键实现，将PV显示窗口的“声报回差值”改变为所需要的值后，按键完成“声报回差值”设定，同时在SV显示窗口显示“声报方式”菜 A L P ， PV显示窗口显示先前保存的“声报方式”的数值；“声报回差值”具体设置方法同步骤 5 ；
步骤9：声报类型----A L p 设置（H 表示上限声报；H L 表示上下限声报；H H 表示上上限声报；L L 表示下下限声报；）：
在SV显示窗口显示“声报类型”菜单A L p 后，按和键，PV显示窗口的显示值在不同的声报方式代码间切换，选择所需要的“声报类型”，按键完成“声报类型”设定，同时进入“开机自动清零”设置：SV显示窗口显示“开机自动清零”设置菜单C U  ，PV显示窗口显示先前保存的“开机自动清零”信息；
步骤10：双向拉压式测力计1吨-200吨开机自动清零----C U  设置（ O N表示开机自动清零；O F F 表示开机自动清零功能关闭）：
在SV显示窗口显示“开机自动清零”菜单C U 后，按和键，PV显示窗口的显示值在 O N 和 O F F 代码间切换，选择所需要的“开机自动清零”功能，按键完成“开机自动清零”功能设定，同时进入“滤波系数”设置项：SV显示窗口显示“滤波系数”设置菜单A N P ，PV显示窗口显示先前保存的“滤波系数”值；
步骤11：滤波系数----A N P设置（ 设置范围：O - 3 ）：
在SV显示窗口显示“滤波系数”菜单A N P 后，按和键，改变PV显示窗口的“滤波系数”显示值，选择所需要的“滤波系数”值，按键完成“滤波系数”设定，同时进入“通讯方式”设置项：SV显示窗口显示“通讯方式”设置菜单C O N N ，PV显示窗口显示先前保存的“通讯方式”信息；
步骤12：通讯方式----C O N N设置（ N O 表示关闭通讯； 表示连续发送；表示仪表接收本机地址应答后发送）：
在SV显示窗口显示“通讯方式”菜单C O N N后，按和键，PV显示窗口的显示值在不同的“通讯方式”代码间切换，选择所需要的“通讯方式”，按键完成“通讯方式”设定，同时进入“仪表本机地址”设置项：SV显示窗口显示“仪表本机地址”设置菜单A ，PV显示窗口显示先前保存的“仪表本机地址”值；
步骤13：仪表本机地址----A 设置（设置范围：O - 9 9 ）：
在SV显示窗口显示“仪表本机地址”菜单A  后，按和键，改变PV显示窗口的“仪表本机地址”显示值，选择所需要的“仪表本机地址”值，按键完成“仪表本机地址”值设定，同时进入“通讯波特率”设置项：SV显示窗口显示“通讯波特率”设置菜单A U，PV显示窗口显示先前保存的“通讯波特率”值；
步骤14：通讯波特率----A U  设置（设置范围：2 4 0 0- 19 2 0 0 ）：
在SV显示窗口显示“通讯波特率”菜单项A U 后，按和键，改变PV显示窗口的“通讯波特率”显示值，选择所需要的““通讯波特率”值，按键完成““通讯波特率””设定，同时完成所有的系统参数设置，并将修改后的系统参数值保存到EEPROM中，双向拉压式测力计1吨-200吨的仪表进入设返回到设定的“检测类型”对应的检测状态。
