起重机吊重负荷试验用20吨测力计的使用

起重机吊重负荷试验用20吨测力计的使用


一、用途

本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。

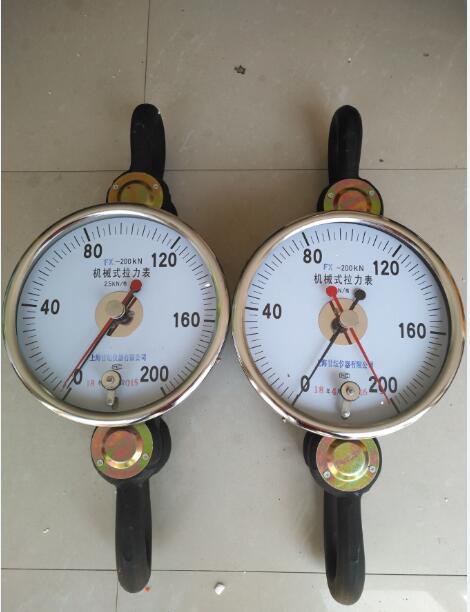

全国各大油田是我公司的主要用户。机械式拉力表应用在钻井作业中,指示钻杆悬重,防止卡钻、打钻事故;应用在井下作业施工中,指示修井作业车绞盘牵引力的大小,防止井管拔脱和井架损坏,起着重要的安全防护作用。由于夜间作业时野外的照明条件有限,造成表盘读数不清楚,给作业工人带来较大的困难,有时会影响钻井、修井的质量或造成不安全的隐患,给生产带来了较大的负面影响。针对这个问题,我公司于一九九八年研制了荧光盘面的拉力表(FX-CY-80、120、160三种型号)。它的原理是在原拉力表的基础上,表盘覆盖一层3M反光膜。夜间作业时,在同样照明的情况下,盘面亮度、清晰度都有非常明显的提高,作业工人能清楚的看见盘面数值,有效的避免了错误操作,给广大用户带来了极大的方便,提高了劳动效率。经辽河油田、大庆油田三年的试用,用户普通反映很好。

二、结构及工作原理

1、结构分三部分:连接件部分、放大装置部分、显示部分。

2、工作原理

当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。

三、主要技术参数

1、仪表准确度为2.0级

2、引用误差≤±2%F.S

3、测力仪表的灵敏度应小于或等于满量程载荷0.5%

4、型号、测量范围、外形尺寸、重量

20吨测力计

功能特点:

可通过一个手持仪表同时显示4个测力计的测试数据和总和。携带方便, 并可扑捉单个测力计力的峰值, 并带有两个可编程的设置点,方便用户设置安全警告界限。实为工业吊挂领域理想的测力产品。
坚固的结构,采用新颖的一体式传感器设计
测量精度达到0.05% 1-50t范围内,0.1% 50t以上
测力计本体低功耗设计保证3节标准“AA”碱性电池长时间工作超过50小时。
提供通用的单位,便于应用:公斤(kg)、吨(t)、英镑(lb)、牛顿(N)、千牛(kN)。
无线仪表使参数设置与仪器标定既方便又便于管理

20吨测力计

规格型号:

型号

大量程(kg)

小量程(kg)

分度值(kg)

分度数 (n)

HZ-W3G-1

1000

10

0.5

2000

HZ-W3G-2

2000

20

1

2000

HZ-W3G-3

3000

20

1

3000

HZ-W3G-5

5000

40

2

3000

HZ-W3G-10

10000

100

5

2000

HZ-W3G-20

20000

200

10

2000

HZ-W3G-30

30000

200

10

3000

HZ-W3G-50

50000

400

20

2500

HZ-W3G-100

100000

1000

50

2000

HZ-W3G-200

200000

2000

100

2000

电源说明
拉力计电池: 3节标准5号碱性电池
无线仪表电池:7.2V/3.3Ah镍氢可充电电池
耗电流:本拉力计的平均耗电流约DC 35mA ,3节新电池可不间断连续使用40小时
无线仪表的平均耗电流约DC 50mA ,电池充满后可不间断连续使用80小时
低电源警示:当显示屏幕闪烁时,表示拉力计电池欠压,当屏幕闪烁后, 如不及时更换电池,则拉力计将工作大约2小时后,自动切断电源,进入程序保护状态。必须更换新电池后方能重新使用。
二、显示说明
1.拉力计显示
1. 液晶显示区
字高25毫米 5位液晶屏带背光
2. 符号
a.   :  无线信号,显示表示信号稳定,不显示表示无信号,闪烁表示信号不稳定
b.    :  电池电压,  : 满,  : 低,  : 空
c.   PEAK:峰值保持
d.   MEM:显示一次表示参数设置值和标定值储存,长时间显示表示当前数值是累计值
e.   STB:  稳定状态
f.   kN:  千牛顿, N:牛顿. 去皮状态 “N” 会闪烁
g.   t :吨
h.   lb :英镑.
i.   kg :公斤
3. 按键说明
a. ON/OFF:开关键
1.按住ON/OFF 一秒钟以上,拉力计开启。
2.在拉力计开启状态下,按住ON/OFF 一秒钟以上,拉力计关闭。
b. ZERO:置零键
在测重状态下,拉力计若于使用过程中,有零点飘移现象时(即卸扣上无物品,但显示屏出现微小量值), 可按此键归零。
c. UNIT:单位转换键
按此键,单位循环显示公斤“kg”→ 英镑“lb”→牛顿“N”→千牛“kN”→ 吨“t”→公斤“kg”
d. PEAK:峰值键
测量值变动时,按此键将锁定测量值并显示,此时屏上显示PEAK。再按此键,解除锁定状态,此时屏上PEAK 指示消失,重新回到测力状态。
2. 仪表显示
1. 液晶显示区
25毫米字高5位液晶屏带背光
2. 符号
和拉力计符号一致
3.按键说明
■   : 开机键
■   : 关机键
■    :用于设定货号,从00 到 99, 以区别不同的货物种类
■    :用于设定序号,从 00000 到 99999, 以区别不同明细
■   :液晶背光
■   :用于设置时间
■  :用于设置日期,并用于向上置数
■   :用于重复打印当前测重值
■   :用于储存设置和打印当前测力值
■   :用于峰值保持,并用于向左移位
■   :去皮键,并用于向右移位
■   :用于设置打印模式
■   :用于清除储存
■   :置零键,并用于向下置数
■   :统计打印键
■   :返回上一级菜单
■   :用于菜单选择

■   :确认,回车键
